Características específicas

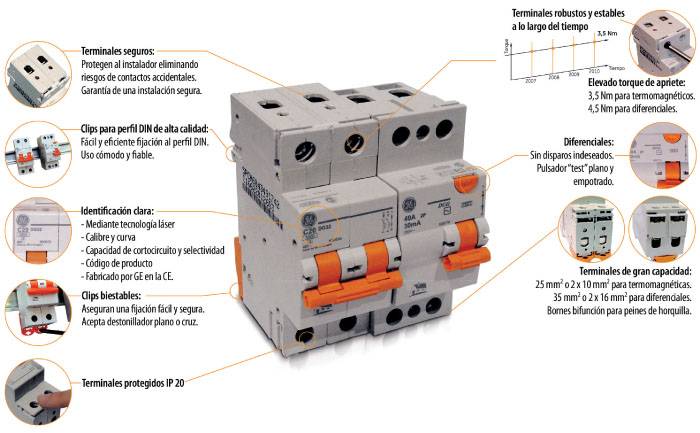

DMS de GE: protección para las personas e instalación eléctrica del hogar

Los interruptores termomagnéticos DMS están especialmente diseñados para utilizar en instalaciones domiciliarias y pequeños comercios con bajos consumos. Se utilizan para la protección de los conductores de las instalaciones eléctricas (cables) contra sobrecargas y/o cortocircuitos. En definitiva, son dispositivos que protegen a las personas de los contactos indirectos, estando las partes o componentes conductores desprotegidos de la instalación, conectados a un electrodo de tierra adecuado. Pueden emplearse para asegurar la protección contra riesgos de incendio, debido a una corriente de defecto a tierra persistente que no provoca la actuación del dispositivo de protección de sobreintensidad. Los interruptores diferenciales con una intensidad diferencial asignada no superior a treinta miliampers (30 mA), se utilizan también como elementos de protección adicionales en caso de falla del dispositivo de protección.

Interruptores termomagnéticos de tres kiloamperes (3 kA) según IEC 60898-1

  • Intensidad nominal: 6-63 amperes
  • Tensión nominal en alterna: 230-400 volts
  • Curva de disparo: B/C
  • Capacidad de cortocircuito según IEC 60898-1: tres kiloamperes
  • Capacidad de cortocircuito según IEC 60947-2: 4,5 kiloamperes
  • Capacidad de terminales: veinticinco o dos por diez milímetros cuadrados
  • Polos: 1, 2, 3, 4

Interruptores diferenciales según IEC 61008-1 tipo AC

  • Intensidad nominal: 25-40-63 amperes
  • Sensibilidad: treinta miliamperes
  • Tensión nominal en alterna: 230-400 volts
  • Resistencia a cortocircuitos: Inc 4.500 amperes a 230 volts, termomagnética 63 amperes
  • Resistencia a ondas de choque: AC 250 amperes, ocho/veinte segundos
  • Capacidad de terminales: 35 o dos por dieciséis milímetros cuadrados
