Nota técnica | Motores eléctricos monofásicos. Parte II

Tipo de artículo:

Por Ing. Alberto Luis Farina.

Profesor titular de las cátedras de Instalaciones Eléctricas y Luminotecnia, Seguridad, Riesgo Eléctrico y Medio Ambiente de la Facultad Regional Rosario de la Universidad Tecnológica Nacional. Asesor en ingeniería eléctrica y supervisión de obras.

Ver Parte I



Parte II: Tipos constructivos


Luego de la introducción general hecha en la primera parte, en la presente se expondrán los tipos constructivos a través de diversos esquemas de las distintas variantes más utilizadas de este tipo de motores eléctricos.

Introducción

En la primera nota, se hizo una introducción general al tema, así como consideraciones básicas sobre el principio de funcionamiento y sus características constructivas, destacando la importancia que tienen, para los motores eléctricos monofásicos, la forma y tecnología empleadas para generar el par de arranque. Es así que estas definen a los distintos tipos ya enunciados. En lo que sigue, de desarrollará con más detalle las formas de arranque de este tipo de motores.

Figura 1. Esquema de los bobinados de un MEM de dos polos | Figura 2. Esquema de los bobinados de un MEM de cuatro polos | Figura 3. Esquema de un motor eléctrico monofásico de fase partida | Figura 4. Esquema de un motor eléctrico monofásico con condensador de arranque



Tipos de motores y sistemas de arranques

Tal como se mencionó, los motores eléctricos monofásicos necesitan disposiciones constructivas propias para lograr que se genere el par de arranque; con lo cual, a través de estas, se obtienen los distintos tipos que se mencionaron anteriormente:

  • Motor monofásico estándar o de fase partida
  • Motor monofásico con condensador de arranque
  • Motor monofásico con condensador permanente y de arranque
  • Motor de sombra de polo
  • Motor universal

Es necesario señalar que, en todos los motores, la puesta en marcha se hace a plena tensión, salvo en aquellos que están integrados en algún equipo y puedan estar alimentados desde un variador de velocidad.

Motor monofásico estándar o de fase partida

Tiene en su estator dos tipos de bobinados: uno de trabajo o principal y otro de arranque o auxiliar. Este último está conectado en paralelo con el primero y actúa solo en el momento del arranque. El esquema con las disposiciones de estos bobinados en el estator para dos (3.000 rpm) y cuatro polos (1.500 rpm) se puede apreciar en las figuras 1 y 2.
Al conectar el motor, se energizan ambos bobinados, pero hay un interruptor giratorio montado sobre el eje en el interior que se acciona por la fuerza centrífuga adquirida, de modo que se abre cuando la velocidad es la predeterminada (aproximadamente el 75%), desconectando al bobinado de arranque; con lo cual, este último termina su misión y el motor marcha normalmente empleando solo el bobinado de trabajo. En la figura 3, se ha representado un esquema de este tipo de motor eléctrico monofásico.

Figura 5. Condensadores | Figura 6. Esquema de un motor electric monofásico con condensador de arranque permanente | Figura 7. Esquema de un motor eléctrico monofásico con sombra de polo | Figura 8. Esquema del estator de un motor eléctrico monofásico con las bobinas o espiral de sombreado

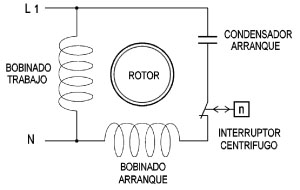

Motor monofásico con condensador de arranque

Al tipo anterior, y a los fines de fortalecer el par de arranque, se conecta en serie con el bobinado de arranque un condensador. El interruptor centrífugo desconecta a ambos. La figura 4 muestra un esquema de esta disposición.

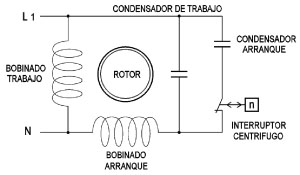

Motor monofásico con condensador permanente y de arranque

La figura 6 muestra un esquema de esta disposición. En este caso, se utilizan dos condensadores, uno como en el caso anterior, o sea, para el arranque, y el otro para su funcionamiento normal; de esta manera, se refuerza el par motor.



Motor monofásico de sombra de polo

También denominados como “motor de espira de sombra”. Las figuras 7 y 8 muestran esquemáticamente esta disposición. Se requiere insertar una espira en cortocircuito en el estator (figura 9) para lograr el par de arranque.

Para la confección de esta tabla se han hecho las siguientes consideraciones:

  • Motor con rotor tipo jaula de ardilla
  • Capacitor de arranque y marcha permanente
  • Carcasa de hierro fundido
  • Forma constructiva B3
  • Totalmente cerrado con ventilación externa
  • Protección mecánica: IP 55
  • Rodamiento a bolas
  • Tensión y frecuencia: 220 V, 50 Hz
Figura 9. Estator de un motor electric monofásico con la bobina de sombra de polo | Figura 10. Vista de un motor eléctrico monofásico con las bobinas o espira de sombreado | Figura 11. Esquema de un motor de serie | Figura 12. Aplicación típica de un motor de serie

Motor universal

Es un motor eléctrico que puede funcionar tanto en corriente alterna, como en continua, es de reducidas dimensiones y potencia con un bajo costo, ello lo hace apto para innumerables aplicaciones hogareñas (licuadoras, batidoras, etc.) así como también para herramientas portátiles o de mano. Su uso exige que no se lo haga trabajar en vacío, ya que eleva la velocidad, tendiendo a embalarse, con lo cual se eleva notoriamente la corriente eléctrica que circula por su bobinado y, por consiguiente, su temperatura, con lo que ello implica para la vida útil.
La figura 11 muestra un esquema de esta disposición y la 12, una aplicación típica como puede ser un taladro de mano.
Finalizada la descripción de cada uno de los tipos más comunes de los motores eléctricos monofásicos, en la próxima entrega se describirán las principales formas de conectarlos.

Anexo

En este anexo, se muestra la tabla 1 con datos eléctricos de motores eléctricos monofásicos de fabricación estándar, a los fines de darle al lector una idea acerca de sus parámetros generales. Cuando se trate de una aplicación específica, se deberá consultar la información del fabricante del que se vaya a contratar.
