Producto nuevo | Fichas y tomas industriales de alto rendimiento

Por Conextube


Conexmax, según IEC 60309

Las fichas y tomas industriales son productos especialmente concebidos para la realización de conexiones en redes de baja tensión en la industria y aplicaciones similares. Estas condiciones de uso son consideradas como severas por las diversas circunstancias en que se producen: trato desmesurado, rangos de temperatura extremos, ambientes con diferentes grados de polución, en interior o intemperie.
Conexmax, de Conextube, es el nombre de la familia de fichas, tomas y aplicaciones para realizar conexiones de gran seguridad en ámbitos industriales y similares. Se fabrica de acuerdo a la norma IEC 60309 con polímeros de ingeniería, componentes metálicos de conexión y conducción especiales y diseño cuidado. Se provee para tensiones de utilización de 230 y 440 Vca, en 16, 32, 63 y 125 A, y dos grados de protección: IP 44 e IP 67 para exteriores.

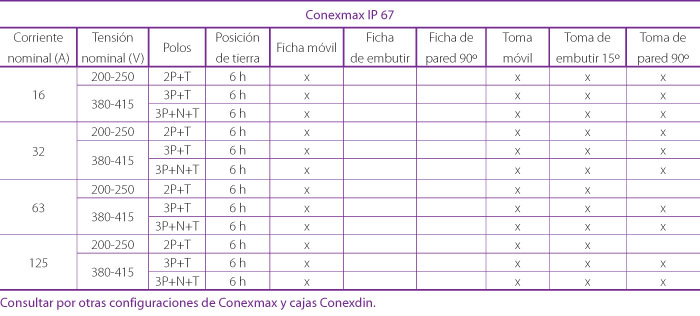

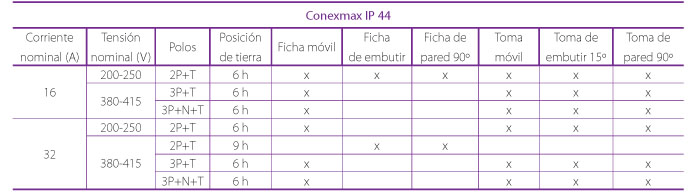

La familia Conexmax está compuesta por una extensa variedad de productos para infinidad de aplicaciones:
Fichas industriales móviles, de embutir, de pared, para 16, 32, 63 y 125 A en grados de protección IP 44 e IP 67, para redes monofásicas 200-250 V y 50 Hz y trifásicas de 380-415 V y 50 Hz.





Conexmax, características técnicas

  • Norma: IEC 60309-1 y 60309-2
  • Intensidad nominal: 16, 32, 63 y 125 A
  • Tensión de utilización: 200-250 y 380-415 V
  • Frecuencia: 50 Hz
  • Tensión de aislamiento: 500 Vcc
  • Grado de protección: IP 44 e IP 67
  • Temperatura de uso según normas de referencia: -25 a 40 °C
  • Máxima temperatura de funcionamiento: 60 °C
  • Ensayo de hilo incandescente: 650/850 °C
  • Material: polímeros de ingeniería
  • Grado IK a 20°: 08 y 10
  • Entrada de cables: pasacables y prensacables

Conexmax, según IEC 60309

Esta nueva línea de fichas se complementa con las cajas de conexión y protección para uso industrial de montaje sobre superficies y móviles. Las nuevas cajas, llamada “Conexdin”, cuentan con grado de protección IP 65, y fueron desarrolladas especialmente para alojar tomas de embutir IP 44 e IP 67 de la familia Conexmax y otras marcas que se comercializan en el mercado. Pueden albergar en su interior cuatro tomas mono- o trifásicas de 16 y/o 32 A y protecciones en general (doce módulos DIN).
El alto grado de estanqueidad asegura la protección necesaria para otorgar una larga vida útil a la instalación más allá de la agresividad del medio. Asimismo, cumplen con las exigencias del ENRE para primer seccionamiento, luego del medidor de electricidad. Conexdin, características técnicas

  • Normas de fabricación: IEC 60670-1
  • Grado de protección: IP 65 (uso interior o intemperie, resistente a rayos UV)
  • Impacto: IK 10, según IEC 62262
  • Rango: 4 a 9 polos.
  • Material: termoplástico técnico autoextinguible, libre de halógenos
