Tendido de líneas | Nuevos seccionadores unipolares: protección asegurada

SBT 160, SBT 630 nuevos modelos de LCT


SBT 160

LCT presenta en el mercado SBT 160 y SBT 630, dos nuevos seccionadores unipolares tipo NH para protección de fases eléctricas, líneas aéreas preensambladas de baja tensión, para colocar a la intemperie. El primero, SBT 160, fue presentado en el mercado hacia mediados de 2015, y este año se sumó su compañero, SBT 630. Se diferencian solamente por el máximo amperaje que soportan, cuestión plasmada en el nombre mismo de los productos: SBT 160 alcanza corrientes de hasta ciento sesenta ampers (160 A) y SBT 630, hasta seiscientos treinta (630 A).
Ambos dispositivos están especialmente diseñados para brindar servicio en líneas aéreas preensambladas de baja tensión. Están fabricados con cuerpo de nailon 6/6 con treinta y tres por ciento (33%) de carga de vidrio y conectores de cobre electrolítico con recubrimiento superficial de estaño, todos materiales de primera calidad y respetando la norma 60947 de fabricación de la Comisión Electrotecnia Internacional (IEC 60947).

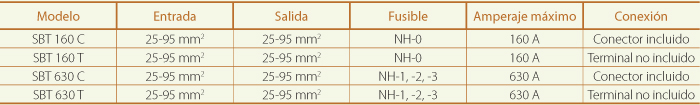

Se recomienda el uso especialmente para seccionamiento y protección con fusibles NH de líneas aéreas preensambladas de aluminio. SBT 160 admite fusibles NH-0, y SBT 630, NH-1, -2 y -3. Ambos, un rango de conductores de veinticinco a noventa y cinco milímetros cuadrados (25 a 95 mm2).
Algunas características del diseño también facilitan su instalación, utilización y mantenimiento, y aseguran la protección. Por ejemplo, es posible cerrar la tapa independientemente de si hay o no fusibles en el interior, lo que garantiza que no se expongan partes metálicas con tensión; o el diseño encastrable (para conexiones de dos, tres o cuatro fases), que constituye un elemento de seguridad indispensable en cualquier tendido de cable preensamblado. Asimismo, se presentan con indicador luminoso de fusible quemado, indicador de fusible colocado y ojal para precintado.



SBT 630

Para mayor garantía al posible usuario, los dos seccionadores cuentan con aprobación de todos los ensayos correspondientes químicos, de envejecimiento, rayos ultravioletas y ciclado térmico correspondientes. A continuación, algunos de los ensayos realizados sobre cada uno de estos productos que LCT presenta en el mercado:

  • No propagación de la llama (autoextinción)
  • Determinación del punto de ablande
  • Resistencia mecánica de las pinzas (a la extracción de fusibles)
  • Ensayo de torsión sobre bornes (resistencia mecánica de la campana)
  • Ensayo de ajuste para el montaje, operación y resistencia al desgaste
  • Rigidez dieléctrica
  • Resistencia de aislación
  • Ensayo de calentamiento (sobreelevación de temperatura)
  • Tracción
  • Ensayo de funcionamiento
  • Envejecimiento climático
