Tipos de motores monofásicos

Las clasificaciones no siempre son muy rigurosas en virtud de que no solo se emplea un lenguaje técnico, hay otro popular y en cualquiera de los casos se suelen entremezclar con dudosas traducciones de términos provenientes de otras regiones. En lo que sigue, se harán referencias a los términos que identifican los productos del mercado nacional.
Es preciso señalar que existen otros tipos, que suelen ser combinaciones de estos, sobre todo de los tres primeros; pero como no son de aplicaciones masivas o bien están destinados a determinados equipos y casos muy particulares, no serán mencionados en estas notas.

Componentes de los motores eléctricos monofásicos

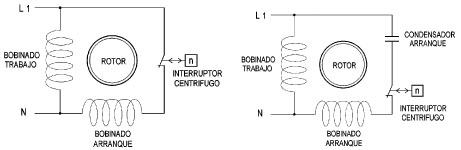

Figura 4. Esquema eléctrico de un motor eléctrico monofásico de fase partida | Figura 5. Esquema eléctrico de un motor eléctrico monofásico con condensador de arranque | Figura 6. Esquema eléctrico de un motor eléctrico monofásico con condensador permanente

Entre las innumerables aplicaciones de estos motores eléctricos, independientemente de su tipo, podemos distinguir dos grandes campos: uno, cuando están formando parte de la estructura de un equipo, como los electrodomésticos (lavarropas, aspiradoras, licuadoras, etcétera); y el otro, cuando están acoplados a un determinado equipo (bombeador de agua, pequeños compresores, etcétera), es decir, en este último caso, el motor es una unidad independiente que se acopla mecánicamente (con un manchón o bien con correas) a un determinado equipo.
En forma general, para los del segundo grupo constructivo, se pueden distinguir las siguientes partes: la carcasa, donde se aloja el bobinado estatórico y tiene adosada, o formando parte, una base que permite su fijación, dependiendo del tamaño, también un cáncamo para poder ser izado y, según el tipo funcional, el o los condensadores (arranque o arranque y marcha), a lo que se puede apreciar en alguno tipos es una caja de conexiones o de bornes.
Dentro de la carcasa se encuentra el estator, formado por un agrupamiento de chapas de acero especial (bajas pérdidas) troqueladas, denominadas “ranuras”, cuya cantidad depende del tipo de bobinado adoptado ya que están destinadas a alojar los bobinados de trabajo y de arranque, también conocidos como “principal” y “auxiliar”.
En el interior del estator, se encuentra el rotor, de tipo “en cortocircuito” o “jaula de ardilla”, construido con el mismo tipo de chapa que el estator pero unida mediante la jaula de ardilla que se inyecta en aluminio. El rotor gira libremente en el interior del estator porque se encuentra soportado por dos cojinetes (de deslizamiento o rodamiento) alojados en las tapas o escudos, que a su vez se fijan en los extremos de la carcasa. Adosado al rotor, un ventilador hace circular el aire en el interior del motor (a través del bobinado estatórico y entre este y el rotor); en algunos tipos, un interruptor centrífugo se utiliza para el proceso de puesta en marcha. Una visión general de la disposición de estos elementos se puede apreciar en la figura 15.

Características constructivas

<

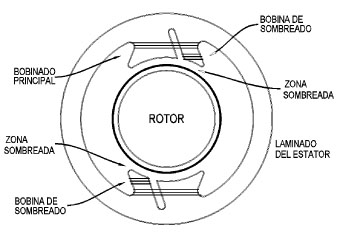

Figuras 6 y 7. Motor monofásico con condensador permanente y de arranque | Figura 9. Motor de sombra de polo | Figura 10. Vista de un motor eléctrico monofásico con la bobina o espira de sombra de polo

Un motor eléctrico monofásico, en definitiva, es una máquina eléctrica y, como tal, tiene características constructivas y funcionales de tipos mecánicas y eléctricas diversas, las que se pueden señalar como sigue.

Características constructivas mecánicas

  • Grado de protección mecánica (establecido por la Norma IRAM 2444, se designa como “IP XX” el grado de protección con respecto al agua y al polvo)
  • Norma de fabricación (IEC o NEMA)
  • Forma constructiva (IEC o NEMA, indica las formas en que se puede fijar el motor: a una base o equipo, mediante base, patas o brida)
  • Sistema de ventilación o de refrigeración (forma en que se ventila el motor eléctrico)
  • Clase térmica del aislamiento (establece la temperatura máxima de trabajo del bobinado)
  • Tipo de cojinetes (bolillas, rodillos o a fricción)
  • Material de la carcasa (aluminio, acero o fundición de hierro)



Figura 11. Esquema eléctrico de un motor eléctrico monofásico con sombra de polo | Figura 13. Esquema eléctrico de un motor serie o universal

Características eléctricas nominales

  • Tensión nominal (debe suministrarse para que desarrolle la potencia nominal)
  • Frecuencia del sistema eléctrico, para nuestro país es de cincuenta hertz (50 Hz)
  • Corriente nominal (se toma de la instalación eléctrica para desarrollar la potencia mecánica nominal)
  • Corriente de arranque (corriente eléctrica que demanda el motor para desarrollar el par de arranque)
  • Rendimiento (cociente entre la energía eléctrica que se consume para desarrollar la potencia mecánica en el eje del motor y la desarrollada)
  • Factor de potencia (relación entre las energías aparente y activa demandadas)
  • Par de arranque y nominal (par que se establece en el momento del arranque y se mantiene durante el funcionamiento)
  • Tipo de arranque (a tensión plena o reducida)
  • Tipo de servicio (relación entre la potencia que entrega y el tiempo en el que lo hace)


Figura 12. Motor universal | Figura 14. Aplicación típica de un motor serie en un taladro

Estás características resultan de fundamental importancia a la hora de definir el tipo de motor eléctrico monofásico a emplear, lo cual quedará determinado por las características del medioambiente donde se instalará, la forma de fijación, alimentación, etcétera, así como la forma de realizar la canalización eléctrica para su alimentación y el circuito de comando, control y protección necesario para realizar las funciones.
En próximas notas se abordarán otros temas referidos a motores eléctricos.

Nota del editor: Esta nota continuará en la próxima edición de "Instaladores”.

Para seguir ampliando conocimientos...

Alberto Luis Farina es ingeniero electricista especializado en ingeniería destinada al empleo de la energía eléctrica y profesor universitario. De la mano de la Librería y Editorial Alsina, ha publicado libros sobre los temas de su especialidad:
Instalaciones eléctricas de viviendas, locales y oficinas
Introducción a las instalaciones eléctricas de los inmuebles
Cables y conductores eléctricos
Seguridad e higiene, riesgos eléctricos, iluminación
Riesgo eléctrico.

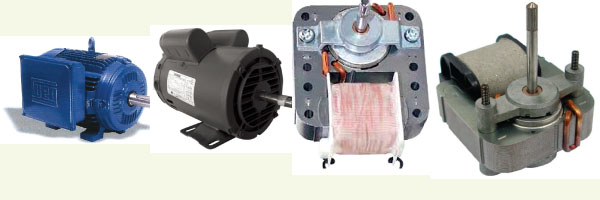

Figura 16. Estator y rotor en cortocircuito | Figura 15. Motor eléctrico monofásico | Figura 17. Esquema del estator de un motor eléctrico monofásico con la bobina de sombra de polo | Figura 19. Condensador | Figura 20. Condensadores monofásicos
