Relés de monitoreo

Año:

Línea completa de relés de control, supervisión y monitoreo Multitek y Hiquel

Los relés de supervisión y monitoreo de Hiquel y Multitek permiten monitorear y/o supervisar una variable dentro de valores límites prefijados externamente.
Estos valores límites pueden ser: mínimo, máximo o ambos (ventana de supervisión).
Estos relés poseen uno o dos contactos de salida (NA o inversor, según modelo).
Disponen de potenciómetros o dip-switches para fijar los set points y/o tiempos de retardo y/o histéresis externamente.
El montaje es sobre riel DIN.

Parámetros y variables supervisadas:

  • corriente alterna mono- o trifásica;
  • tensión alterna mono- o trifásica;
  • frecuencia;
  • tensión de corriente continua (V o mV);
  • corriente continua (mA);
  • secuencia y/o desbalance y/o falta de fases;
  • potencia inversa;
  • funcionamiento de motores;
  • verificador de sincronismo;
  • velocidad de máquinas;
  • control de nivel de líquidos de dos o tres niveles, con sensibilidad ajustable;
  • temperatura, para varios tipos de sensores y rangos;
  • otros.

La línea se completa con varias familias de temporizadores multirrango, multifunción, con funciones individuales y/o especiales.

Familias de equipos de Multitek
  • M200 PLL y M200 PLD, relés de verificación de sincronismo, se utilizan para garantizar que dos fuentes de corriente alterna estén sincronizadas.
  • M200, relés que supervisan la corriente en sistemas monofásicos y trifásicos. Hay tres modelos disponibles, mínima corriente, máxima corriente y combinados mínimo/máximo.

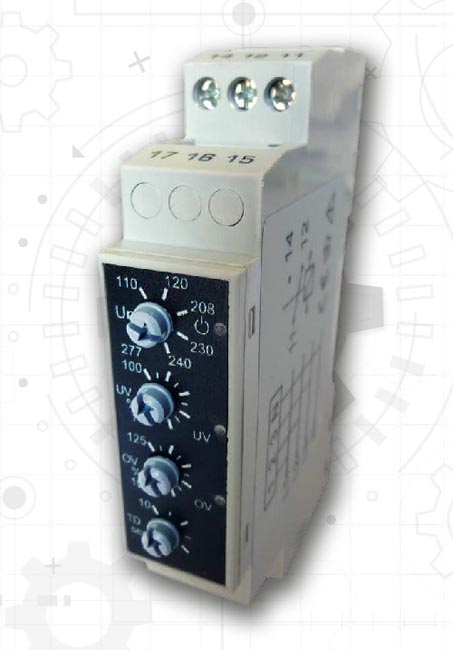

  • M220 MultiThin, para sistemas de tensión en corriente alterna, monitorea y protege tanto sistemas monofásicos como trifásicos. Dependiendo del modelo, puede tener un ajuste externo de la histéresis o un retardo de tiempo.
  • M570 PowerRelay es una combinación de transductor de potencia y relé de monitoreo programable. Dispone de tres relés de salida independientes a los cuales se les pueden asignar 8 de 18 parámetros eléctricos diferentes.

Más información sobre relés de monitoreo Multitek: https://www.sysar.com.ar/portfolio_page/reles-de-supervision-y-monitoreo-multitek/

Familias de equipos de Hiquel
  • ICL, para monitoreo y control de nivel de líquidos conductores, monitorea y/o controla hasta tres niveles de líquido. Los tiempos de retardo a la conexión y desconexión para los relés "Llenado/Vaciado" y "Alarma" se pueden ajustar fácilmente usando los potenciómetros situados en el frente.
  • TCL controla el nivel de líquidos conductivos en un contenedor conductor o no conductor y funciona inyectando una baja tensión a través del líquido desde una sonda adecuada a un retorno a tierra, que puede ser el contenedor u otra sonda.
  • TCC, relé de supervisión para monitorear una corriente o tensión continua, con contactos de salida ajustables en forma independiente.

Más información sobre relés de monitoreo Hiquel: https://www.sysar.com.ar/portfolio_page/reles-de-supervision-y-monitoreo-hiquel/
