Conexión para celdas de media tensión

PDF del artículo

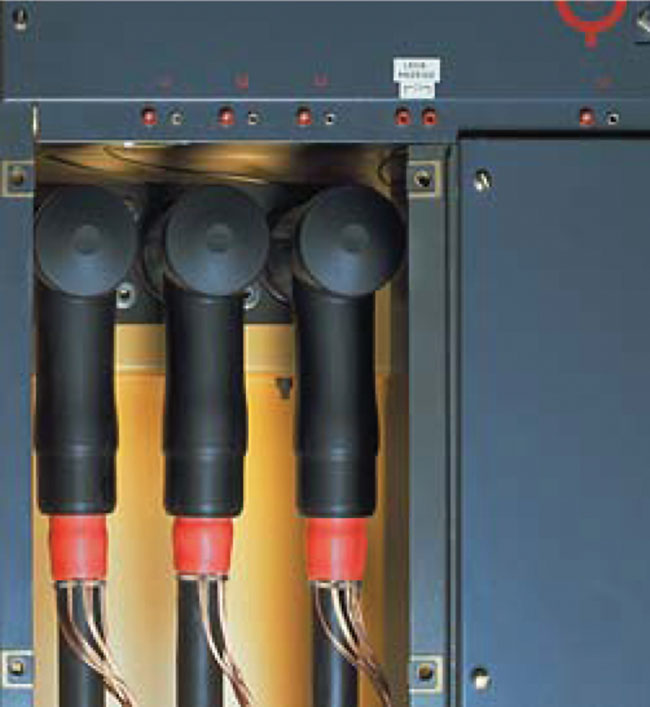

Para el conexionado en celdas de media tensión, se presenta un sistema separable, apantallado hasta 24 kV para bushings de 630 A definidos por las normas CENELEC HD506 S1, DIN 47636, EN 50180 y EN 50181.
Está conformado por un cuerpo es apantallado con una pantalla interior, terminal metálico por compresión o mecánico, adaptador cónico de esfuerzos, punto y cable de puesta a tierra, espárrago roscado, tapa posterior con punto de testeo capacitivo y fácilmente removible, y capuchón conductivo.
La aislación de los conectores se realiza a través de una goma siliconada altamente modificada y caracterizada por ser no inflamable y poseer una gran resistencia a las vibraciones y a la rotura.
Una pantalla delgada está en permanente contacto con la aislación y protege el sistema de conexionado contra toques accidentales.
No se necesita remover el conector apantallado para el testeo; este, además, excede los requerimientos de la norma CENELEC HD 629.1 S1, la cual comprende las especificaciones internacionales BS, VDE entre otras.
El rango de aplicación permite cubrir secciones desde 25 a 300 mm2, apto para utilizar con terminales metálicos de tornillos fusibles o de compresión DIN. Su diseño compacto permite el uso de conexiones doble T dentro de compartimentos reducidos. Se requieren pocos accesorios para el sistema de testeo, conexión de doble T y puesta a tierra.
Cada conjunto contiene los terminales metálicos, los elementos para facilitar su instalación y colocación.
El equipo está disponible en el país gracias a la acción comercial de Meor, empresa con más de 40 años de trayectoria en la provisión de insumos industriales y de ingeniería para proyectos de mediana y gran envergadura.
La empresa representa a Tyco Electronics, fabricante del dispositivo presentado en este artículo, en tres grandes áreas: energía, protección anticorrosiva y traceado calefactor.
