Electricidad y medicina: acerca de la red aislada IT

PDF del artículo

La red aislada IT es la red de los hospitales. En este artículo, una aproximación a sus fundamentos.


Ver Glosario de siglas ● IT: Isolated Terra, ‘tierra aislada’
● UTI: unidad de terapia intensiva

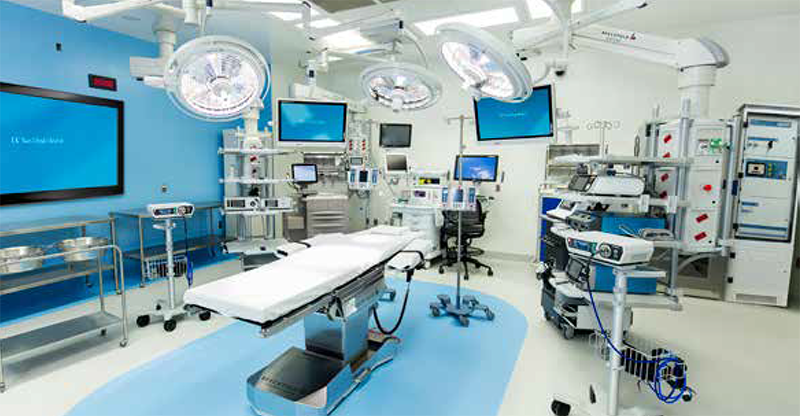

En el ámbito hospitalario, el desarrollo tecnológico ha dado lugar a la aparición de una gran cantidad de equipos electromédicos que se aplican a la atención de pacientes a fin de efectuar diagnósticos, cirugías y monitorizaciones.
Esto permite mejores tratamientos, pero también implica un aumento del riesgo de accidente por descarga eléctrica, lo cual es especialmente peligroso cuando se trata de procesos de tipo invasivo, ya que las corrientes eléctricas, aunque sean de pequeña magnitud, pueden tener consecuencias fatales para el paciente.
Es importante, además, garantizar la continuidad del servicio eléctrico mediante fuentes alternativas de energía, ya que la vida de los pacientes depende de las máquinas que los asisten.
La necesidad de garantizar la seguridad eléctrica desde estos puntos de vista, como así también la de prevenir los riesgos de incendio y explosión, obligará en estos recintos hospitalarios a realizar el suministro eléctrico de energía por medio de un sistema aislado, llamado red IT.
Normas nacionales como internacionales coinciden en clasificar los recintos hospitalarios de acuerdo a las tareas allí realizadas. En Argentina, la reglamentación vigente, AEA 90364 parte 7 sección 710, define los tres tipos de salas de medicina humana y las clasifica en: salas del grupo O, 1, 2a y 2b.
Los tipos 2a y 2b usan transformadores de aislación. En futuros artículos, se ahondará en este tipo de equipamiento eléctrico.
  GIC 4-8-16/5 GIC 2-4-8 GIC 8-16-32
Tensiones desalida/ensayo dieléctrico en cada alcance 0-4, 0-8, 0-16 kVcc 0-2, 0-4, 0-8 kVcc 0-8, 0-16, 0-32 kVcc
Corriente decortocircuito en cada alcance 8, 16, 32 kVcc; 400,200, 100 mA 2, 4, 8 kVcc; 1.190, 780,400 mA 8, 16, 31 kVcc; 300, 150,75 mA
Energía máxima encada alcance 8, 16, 32 kVcc; 550 J 2, 4, 8 kVcc; 1.100 J 8, 16, 32 kVcc; 1.100 J
Frecuencia dedescarga 4-8 s, manual 4-8 s, manual 4-8 s, manual
Puesta a tierra Automática Automática Automática
Acoplador ICE ICE ICE
Dimensiones 310 x 483 x 520 mm(equipo), 360 x 540 x 540 (rack de 19’’)  650 x 530 x 500 mm 650 x 530 x 500 mm
Peso 55 kg (equipo), 15 kg(rack) 85 kg 93 kg
Alimentación 220 Vca, 50 Hz 220 Vca, 50 Hz 220 Vca, 50 Hz
Temperatura deoperación -10 a 50 °C -10 a 50 °C -10 a 50 °C

Tabla 1. Tipos de sala
