Tendido de líneas | Sistema de conectores para derivaciones

Por Myselec


El problema

Con el transcurso del tiempo y por razones de economía se ha ido cambiando en las líneas de energía la utilización de los tradicionales conductores de cobre por los de aluminio. Paralelamente, han ido apareciendo dificultades para realizar y mantener debidamente esas instalaciones.
Un problema fundamental es la tendencia del conductor de aluminio a fluir en condiciones de alta carga. Otro problema es la corrosión de los conductores de aluminio, que es mucho más severa que en los de cobre y es aún mayor cuando ocurren aluminio y cobre en el mismo conector.

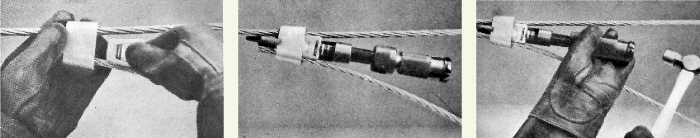

Coloque conector en conductores | Aplique la herramienta Ampact | Un martillo realiza la conexión

Los conectores convencionales deben ser reiteradamente ajustados, sin embargo no logran mantener con solidez su grado de apriete. Esto resulta antieconómico y nada práctico dado que allí se generan nuevos puntos de falla.
Un conector mal ajustado facilita la entrada de humedad y corrosión entre las superficies de contacto provocando una elevada resistencia y, por consiguiente, un aumento de temperatura. El deterioro se acentúa aún más con los ciclos de calentamiento y enfriamiento producidos por los cambios de carga, por lo tanto un conector que no mantiene un apriete adecuado y constante termina destruyéndose y/o dañando al conductor.

La solución

Estos y otros muchos problemas han sido detalladamente analizados por AMP, y la investigación aplicada practicada en sus laboratorios de desarrollo ha dado como resultado el sistema de conectores para derivación Ampact.

Soporte de conductors P/N 69816 Posiciona los conductors y equipara sus potenciales | Soporte de la carga P/N 306350-2 Con la pértiga monta la grapa C del contador | Culata a cremallera P/N 306347-1 Especialmente diseñada para trabajar a distancia

El sistema Ampact no se trata de un modelo antiguo rediseñado y mejorado sino la concreción de un método enteramente nuevo que aporta AMP para optimizar las condiciones del servicio de líneas de energía eléctrica actuales y futuras. Características más sobresalientes:

  • alta resistencia a la corrosión;
  • no deforma los conductores;
  • fácil instalación y extracción;
  • reutilizable;
  • presión de contacto permanente;
  • apto para aluminio-aluminio o aluminio-cobre;
  • admite cualquier tipo de conductor armado o barra.

El sistema se compone de una grapa C elástica y una cuña. Para conectarlo, se coloca la grapa C entre el conductor principal y el de derivación y se introduce la cuña. Luego, se fija en el conector a la herramienta Ampact con cartucho y, para activarlo, se golpea en la culata con un martillo. Así, se impulsa la cuña a alta velocidad entre los dos conductores dentro de la C, que se expande y produce una carga mecánica residual de la superficie de contacto. Se asegura la posición final mediante una muesca formada en el extremo de la cuña durante la aplicación.
Cuenta, asimismo, con protectores aislantes, cubiertas de polietileno sin partes metálicas que se oxiden que aíslan y protegen rápida y económicamente a los conectores Ampact.

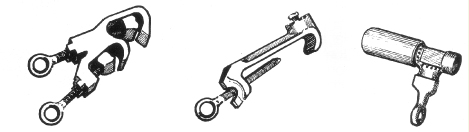

Soporte de la cuña P/N 306348-1 Toma y coloca la cuña en la misma operación del soporte de la grapa C | Soporte de la herramienta P/N 396349-2 Con la pértiga universal sostiene la herramienta preparándola para la fijación del conector | Martillo P/N 69674 Tomando sobre una pértiga universal, se golpea con él la culata de la herramienta logrando la fijación del conector | Adaptador a 90° P/N 69833-1 Para posicionar los componentes de acuerdo al tipo de trabajo

Accesorios para trabajo con tensión

  • Soporte de conductores: posiciona los conductores y equipara sus potenciales.
  • Soporte de la grapa: con la pértiga retráctil monta la grapa C del conector.
  • Culata a cremallera: especialmente diseñada para trabajar a distancia.
  • Soporte de la cuña: toma y coloca la cuña en la misma operación del soporte de la grapa C.
  • Soporte de herramienta: con la pértiga universal, sostiene la herramienta preparándola para la fijación del conector.
  • Martillo: tomado sobre una pértiga universal, se golpea con él la culata de la herramienta logrando la fijación del conector.
  • Adaptador a noventa grados (90°): para posicionar los componentes de acuerdo al tipo de trabajo.
